東北新幹線自東京奔向本州北境的青森市,為縱貫日本的新幹線路網的北段
除了東京至青森的本線外,包括上越、長野、秋田、山形等支線,均由JR東日本營運管理
也是單一公司所轄路線最長、營運模式最複雜的新幹線區間
還可體驗多樣化的列車塗裝、通勤式的雙層新幹線車廂、以及和窄軌共同的迷你新幹線列車




日本新幹線,是全世界第一條高速軌道交通,也是日本最自豪的建設之一
在五十多年的發展下,新幹線已經可以縱貫本州至九州,將來還會繼續向北海道邁進
新幹線的路網,大致以本州的縱貫路廊為主,並向頭、尾繼續延伸
所屬的鐵路公司,則依地區來決定,東京以北全數由JR東日本營運
東京至大阪這段超級熱門區間,為JR東海負責
大阪以西的山陽新幹線,配屬JR西日本營運
至於九州新幹線,當然就是JR九州經營了
2010年12月,東北新幹線向北延長至新青森站
2011年春,山陽新幹線與九州新幹線也將正式接軌
日本的新幹線主幹線,將成為北起青森、南迄九州鹿兒島,長達2050公里的縱貫線
若計入山形、秋田、上越、長野等支線,新幹線路網總長為二千三百多公里

全日本的新幹線路網均以東京為出發點、分界點
東京以北的東北、上越、北陸是一個樹枝狀的系統
東京以西的東海道、山陽,則是幹線系統
從東京出發,可以橫跨東海道、山陽新幹線直達博多
向北行,則是本文的主角:東北新幹線


東北新幹線主幹道自東京出發,經上野、宇都宮、仙台至青森
此外還有四條分支線
分別是大宮叉出的上越新幹線、長野新幹線、
福島叉出的山形新幹線、盛岡叉出的秋田新幹線
而山形新幹線、秋田新幹線,是以既有的在來線(與台鐵同軌距的一般線)擴建第三軌而成
為了讓列車駛入原本在來線的規格,山形、秋田的新幹線列車都必需塑身
所以也被稱之為迷你新幹線

01▲與E4併結運轉的迷你新幹線「飛翼號」(E3系2000型),行駛於山形新幹線

02▲田町調車場內的粉紅色線條E3系「小町號」,為秋田新幹線用車

這個複雑系統的營運模式
上越新幹線、長野新幹線是獨立運行
而山形、秋田新幹線,則與東北新幹線合併運轉
也就是說,從東京出發,往青森方向的新幹線,會同時掛上往山形或秋田新幹線的車廂
到了福島或盛岡這兩個分叉點,原本併結運轉的兩個方向列車會分道揚鑣
若是反向,則分別由不同起點駛至分叉點後,兩列列車再予以合併,再一同奔往東京
所以在東北新幹線的本線上,常常可見兩列不同型的列車串聯奔馳

03▲東北新幹線常將兩組不同的列車併結運轉,如上方的E4系(左)+E3系2000型(右)

除了運行模式較複雜,列車型式也非常多,每系車也各自擁有不同的塗裝
比起唯一塗裝的藍線白底的東海道、山陽新幹線,東北新幹線精采許多

筆者的行程僅為上野至宇都宮約100公里的行程,無法全面照顧到東北新幹線
所以,僅就這一區間的所見所聞,以及所搭乘的E2、E4系列車作一介紹
其他的車站及列車,待日後有機會時再說吧


JR
   上野站
Ueno Station


東京的上野車站已在《日本2010[1] 東京山手線》一文中介紹過
這座轉運站,是通往東京以北各主要城市的起點站
早年東北新幹線亦以上野為起點,1991年才南延至東京車站


04▲上野車站正面玄關口的主建築,1932年完工啟用

上野車站正面外觀是石面的氣派設計,車站內部卻是新舊交陳的場面
「中央改札口」(即中央驗票口)14道驗票闡門壯觀地一字排開,說明了它的人潮
札口旁是人工驗票關卡,持JR PASS者均須由此進入付費區

中央改札口斜頂採光的屋頂,一幅日式風格的上野動物園壁畫
熱鬧的動物群,對比下方穿流不息的人潮,好似有某種連動關係

05▲上野車站中央改札口,壯觀的驗票闡門和穿流不息的人潮;壁畫內容為上野動物園

台灣的車站,進入驗票闡門後,接下來的動作通常是搭車
但日本車站,進入改札口,只是逛車站的一部份
改札口內的付費區,仍然有精采的百貨、商家和店鋪
例如品川車站那家不到5坪卻是人潮滿滿的蕎麥麵店,至今仍令筆者回味
上野車站付費區內,也有許多的商鋪店家可以飽覽一頓
但首先映入眼簾的,是一面媲美機場航廈航班看板的LED列車訊息顯示器
顯示器分為「常磐線」、「宇都宮線」、「高崎、上越線」及「新幹線」四組
其中的「新幹線」顯示器比較高級,使用炫麗的彩色LED顯示器
一般路線則為紅綠黃三色的LED顯示器
顯示器上方,標示著月台位置;顯示器下方,為每線列車的停站模式表

面對這麼複雜的面板,其實就像搭飛機一樣,先確認自己的路線和班車
然後找到顯示器上的資訊,再確認搭車月台,再依指示前往,即可輕鬆搭火車

06▲上野車站的LED列車訊息,可媲美機場的航班訊息;最右邊彩色LED為新幹線

JR上野站擁有高架、平面、地下三種形式的月台
除了新幹線外,也容納了宇都宮線、常磐線、山手線、京濱東北線等JR路線
月台則從1號一直編到第22號(其中18號月台為空號),每一號月台都有對應的專用路線
寬敞的大廳內,最顯眼的除了列車資訊顯示器,還有各月台的指標,深怕你迷路
新幹線月台位於地下層的19-22號兩座島式月台

07▲車站大廳到處可見月台的指標,深怕你迷路

挑高的大廳,不假修飾的裝潢,鋼骨建材的支架隨處可見
中央改札口的右手邊,是「新幹線乘換口」
在日本,搭乘新幹線通常需要通過二道關卡
第一道關卡是所有乘客都要通過的驗票闡門
第二道則是新幹線專用的驗票闡門,好像站中有站般
此舉可避免持普通車票的旅客偷溜進新幹線的自由座,畢竟新幹線票價高得不像話
所以新幹線的服務窗口,也在付費區內設置,方便不出站直接轉乘新幹線的乘客

08▲中央改札內挑高的大廳,前方是新幹線服務中心

09▲搭乘新幹線,需另外再通過第二道驗票闡門,避免逃票

才靠近新幹線專用的驗票闡門,淋瑯滿目的列車資訊蜂擁而至
例如闡門旁,有一面列車抵站的訊息,提供最近列車抵站訊息
進入驗票闡門後,又是一面彩色LED列車訊息,再一次告讓訴你班車的相關訊息
另外還有一種「列車編成案內」,也就是「班次列車編組資訊」
告訴你這班列車是哪一型電聯車、總共有幾節車廂、自由席和綠色車廂(商務艙)位置等
並且對應車站配置圖,告訴你從哪座樓梯,可以最快抵達你的車廂等
各式服務之精細、設想之周到,讓人嘆為觀止

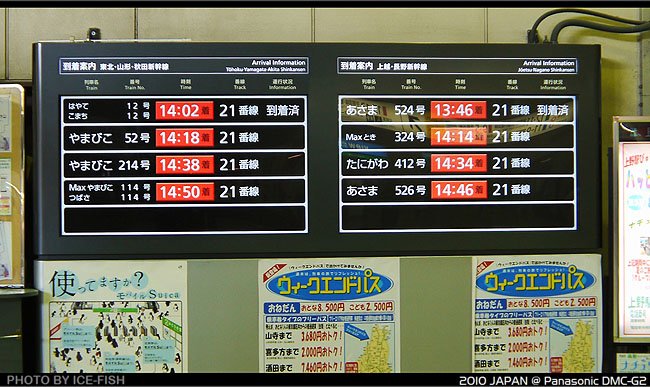

10▲新幹線專用的列車抵站訊息顯示器

11▲班次列車編組訊息,可顯示車廂數、位置、對應的樓梯、電扶梯等,功能強大

12▲各班次停靠站的顯示器

經過長長的電扶梯,抵達不知位於地下幾層的穿堂大廳
大廳依然維持挑高設計,亮潔的琺瑯板加上輝映的黃色燈光
天花是弧形的,配上吊式的照明燈,打造出貴族世家般的榮譽感

離峰時段的上野車站新幹線穿堂大廳層利用率比較囿,略顯空曠
唯一的商店是JR各站常見的NEWDAYS超商

13▲通往不知地下幾層的穿堂大廳的電扶梯

14▲上野車站新幹線專用的穿堂大廳,挑高的設計有貴族的氣勢

15▲上野車站新幹線專用的穿堂大廳(相機白平衡嚴重錯誤…)

上野站的新幹線配有二座島式月台
日本月台編碼方式與台北捷運相同,均以月台的「面」編號
所以19、20號月台為一組,專供出城方向使用;
21、22號月台為一組,專供抵達東京方向的列車使用
也就是說,從上野搭東北、上越、長野等新幹線,通通集中於一座島式月台搭車
相對也不容易跑錯月台上錯車

進入月台的梯間口,同樣會標示特大號的月台號碼
入口亦有該月台的列車資訊和動態,以及下班次的訊息
一切的硬體設備,猶如登機門般,一再地防止乘客迷路

16▲通往出城方向的19、20號月台;特大的標示,以及該月台的列訊息,猶如登機門般

到了月台層,裝潢沒有特殊的設計,兩側立柱也很明顯
以採光而言,大概只有板橋車站的亮度
可是各項的列車資訊顯示器,卻又讓人嘆為觀止!
超大型的彩色LED,可以顯示最近出發的三班列車
顯示內容除了時間、列車編號、列車終點站外
還有自由席車廂位置、車廂數目(列車編成)、停車站等訊息
至於「準不準點」,並沒有常態放在顯示器上了
因為,列車準點是正常,如果誤點,便是超級大恥辱

17▲月台的彩色LED顯示器包括時間、編號、終點站,自由席、車廂數目、停車站等訊息

18▲月台編號及所屬的路線

上野車站配置二座島式月台及四線軌道
由於上野站是東京的轉助站,每班車必停,也就沒有通過軌了
整體景觀,琺瑯板裝飾的圓柱散佈在各角落
兩座月台之間亦無牆面隔離,可以環視整個月台層

19▲由20號月台望向另一座21、22號的島式月台

20▲月台上的候車席

日本新幹線車種豐富,編組不同,車門位置不盡相同
無法像台灣直接在月台上標記車廂位置
尋找候車位置前,需先找到「編成、乘車位置資訊圖」
這張圖將所有的編組方式列出來,並以「顏色」代表該編組的候車位置
上野站大致以綠、棕、藍、黃四種顏色來對應
確認自己搭乘的列車形式後,再對應月台地板或天花板上的車廂編號,尋找自己的車廂
接下來就可以放心地候車了

21▲候車前,先確認自己搭乘的列車形式

22▲接下來依車廂編號候車,上野站分為藍、黃、紫、綠四色

23▲天花板亦吊掛有車廂編號指示牌

上面的介紹,不知道大家是否覺得昏頭轉向了?
尤其是那張「列車編成表」,洋洋灑灑排出了八種的組合
如果不諳日文,可能永遠也無法確定自己到底該在哪裡候車

所以除了制式的指示,新幹線全線均加裝了LED候車位置標示
每個上車位置都掛上一面LED面板,直接告訴你待會進站的列車的車廂位置
當然,列車名字、發車時間以及自由席、指定席或綠色車廂,也一併附上
也就不必再辛苦地去研究列車編組表了

24▲新式的LED候車位置標示,一目了然,不必再辛苦對照列車編成


為了體驗不同列車,從上野至宇都宮的來回區間
筆者特地選擇不同的列車來搭乘
包括去程所搭的E2系,以及回程的E4系雙層車廂


JR   E2系 山谷回音號(やまびこ 211)

筆者搭乘的是211次由東京開往仙台的「山谷回音號」(やまびこ),由E2系擔崗
奔駛於東北新幹線的E2系山谷回音號,均為10節車廂
同為E2系的上越新幹線「淺間號」(あさま),則只有8節車廂
與東海道新幹線常態16節車廂的大編組相較
東日本的列車8-10車廂為主的短編成
除非是併結運轉,才會出現16節車廂的大編組

E2系新幹線最高速度可達275km/h
標準塗裝是藍色底配上紫紅色的線條
最大的特色是車燈位於駕駛座擋風玻離的正上方
造就了淨白無瑕的流線形的車頭
中國高鐵CRH2,即是以E2系為基礎

25▲E2系擔任的211次山谷回音號駛進上野站;車燈位於擋風玻璃上方,是最大特色

E2系還可以再細分為許多不同的型號(詳可參考日文維基E2電車介紹
比較明顯的差異,是車窗同時具有「方形窗」以及「長形窗」兩種形式
方形窗即一座位對應一窗戶,絕多數的新幹線和台灣高鐵均為方形窗為主
而長型窗,就類似台鐵的大窗戶,兩個座位共同一大窗,優點是視野佳

26▲E2系長形大窗車(E226-412),兩座位對應一窗戶

27▲E2系方窗車,一座位對應一窗戶

現在大家講究「月台間隙愈小愈好」,最好能夠達「同一平面」的要求
但日本的思維模式似乎不是如此,在網友KOMACHI的提醒下
筆者也才注意到,日本幾乎所有的火車、電車,車門與月台均故意設計了些許的落差
此舉目的是為了讓旅客「更注意」列車與月台之間的空隙

28▲E2系停於宇都宮站月台,行先顯示與台灣高鐵很像

29▲車門與月台故意設計高度差,讓乘客更注意列車與月台的間隙

車內空間,設計以灰色為主調,包括車門玄關、地板、壁板等
指定席車廂的座位是2+3的排列
筆者搭乘的車廂使用磚紅、淺綠及黑色調揉雜而成的絨布椅
椅背豎直時,和台灣高鐵一樣,幾近90度,一開始會覺得很難坐
但後來發現,豎直時的角度,其實有利於操作電腦、處理文書或吃便當
對於商務客而言,邊搭車邊工作,可將椅背豎直;累了,就直接將椅背躺平

30▲車門玄關的灰色主調

31▲座位為2+3配置,使用磚紅、碧綠及黑色揉雜而成的絨布椅

32▲椅背豎直時,幾近90度,是使用小桌最方便的角度

小桌設計在前方座位的椅背
操作方式及形式,皆與各新幹線車廂相同
右上角也設計有凹陷的圓孔,可以置放飲料
這些設備,均似曾相似於台灣高鐵,或者是說都是高鐵的老大哥

33▲小桌的形式與其他新幹線列車類似,亦有凹孔可放飲料

筆者搭的大窗車,雖然是兩座位共用
但大窗的中央還設有一根立桿,原本還摸不著頭緒,因為這立桿會阻礙視線
後來發現,原來立桿的功能是窗簾的滑軌
日式電車,大多使用下拉式的捲簾
所以包括JR一般路線的長形大窗車,多會裝設窗簾滑軌的立桿
34▲長形大窗車,中央均設有一根立桿

35▲這立桿主要是做為下拉式窗簾的滑軌

車內裝潢以簡單路線為主,冷氣出風口與台灣高鐵類似,隱藏在飾板中
並在白色的壁面中,加入部份木紋飾板,帶出層次感
照明燈是層架包覆式,同時具有直接和間接的照明方式
從車窗往上看,即可見車窗壁面、行李架、照明燈、天花板,四個層次相疊而上

36▲車窗壁面、行李架、照明燈、天花板,四個層次相疊而上

上野至宇都宮實際里程為105.4公里
搭乘E2系的211次山谷回音號,需時48分鐘,不算超快
一方面與地下段速限160km/h有關
另一方面,直達車疾風號是不停宇都宮站
僅半直達車的山谷回音號、站站停的茄子號(なすの)停靠宇都宮
但如果搭乘茄子號,上野至宇都宮甚至達1小時21分鐘

37▲上野至宇都宮的211次山谷回音號新幹線指定券

日本新幹線簡介、上野車站,以及E2系大致介紹到此
宇都宮車站,以及回程的雙層新幹線E4系
將在下文繼續為各位導覽



.
